攪拌車攪拌筒的裝料和卸料機構

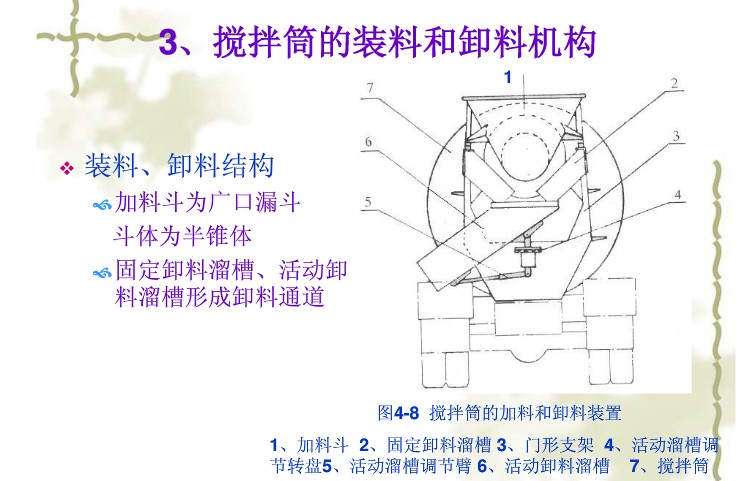

   攪拌車攪拌筒的裝料和卸料機構是輔佐攪拌車攪拌筒工作的重要部分，結構構成，進料斗為一廣口淞斗，斗體猶如一個從軸向剖開的一半錐體，出料孔在平面斗壁一側，并朝向攪拌車攪拌筒口與進料口貼合.整個進料斗設備在門形支架上。在進料斗1兩邊，V形設置兩片斷面為弧形的固定出料溜槽2，它們別離固定在兩邊的門架上其上端包圍著攪拌車攪拌筒出料口，下端向中間挨近，對著搖晃出料溜槽60’
搖晃出料溜槽通過絲杠式彈性臂5和調度轉盤4斜置在轎車尾部的機架上。調度轉盤使搖晃出料溜槽在水平面內作180的扇形翻滾，絲杠式彈性臂可使搖晃出料溜槽在垂直平面內作必定視點的仰伏，然后使出料溜槽習氣不一樣的出料方位，并加以確定。2結構功用分析
攪拌車攪拌筒的出料安排需要對工作范圍內的混凝土有流轉的出料功用，一般有插人式溜槽出料、筒底敞開式出料、攪拌車攪拌筒反轉出料和攪拌車攪拌筒傾翻出料等多種結構方式，一般皆需聯絡攪拌車攪拌筒的工作原理而定。對于攪拌運送車的攪拌車攪拌筒還要思考出料結構部位與跋涉底盤的工作聯系。·如今攪拌運送車常用的斜置梨形攪拌車攪拌筒都選用反轉出料，筒口設溜槽協作的出料結構最簡略，不需要附加任何驅動和操作安排，出料功用只取決于攪拌車攪拌筒內格外規劃的螺旋葉片。需要搖晃出料溜槽在水平方向能旋轉180，以習氣不一樣的出料方位，在垂直方向應能調度其與水平方向的傾斜角，以習氣不一樣的出料高度。別的應設置鎖緊安排，在攪拌運送車跋涉時應能將出料溜槽固定、鎖緊。
(1)大都進料斗與搖晃出料溜槽均加有耐磨襯板，一些出產企業選用聚氯乙烯制造進料斗。
(2)在搖晃出料溜槽上包上大面磯的耐磨保護層，這樣既能延伸使用壽命.又簡略更換。
(3)在搖晃出料溜槽中增加出料振動器，借以保證在出料和裝載特種水泥時有極好的物料流動性。
(4)設有聚醋材料制造的。超輕”型的擴展出料斜槽，
(5)進料漏斗具有拋跳作用，將進人進料斗的攪拌料拋射到筒體開端的幾個攪拌螺距的攪拌鼓內，以防止攪拌料堆集在鼓口，借以前進人料速度。
(6)在搖晃出料溜槽上加裝一種格外設備，可以將運送車用作泥漿運送車，即在搖晃出料溜槽內加上一個泥漿篩后，便可將過大的顆粒和雜質篩出去。
