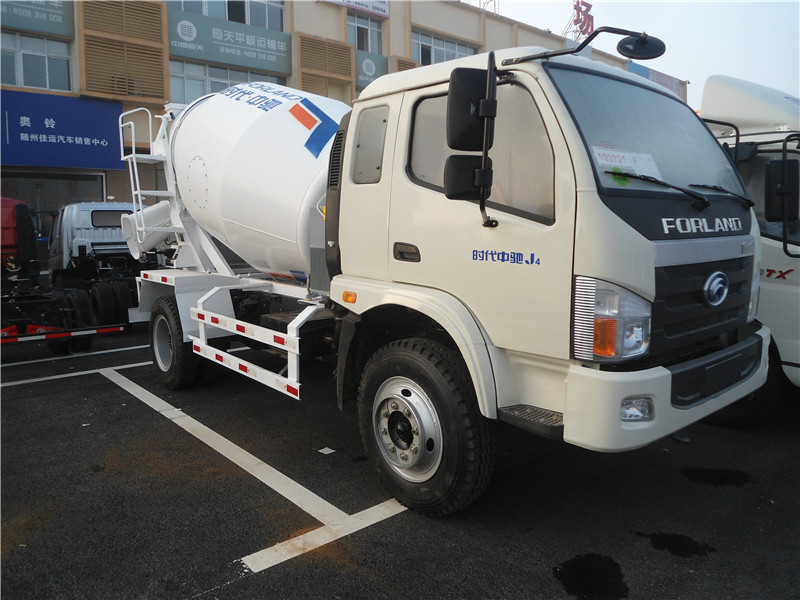

混凝土攪拌車的布局原理。混凝土攪拌車由汽車底盤和混凝土拌和運送專用設備構成。我國出產的混凝土攪拌車的底盤多選用整車出產廠家供給的二類通用底盤。其專用組織首要包含取力器、拌和筒前后支架、減速機、液壓體系、拌和筒、操作組織、清潔體系等。作業原理是，經過取力設備將汽車底盤的動力取出，并驅動液壓體系的變量泵，把機械能轉化為液壓能傳給定量馬達，馬達再驅動減速機，由減速機驅動拌和設備，對混凝土進行拌和。

　　國產混凝土拌和運送車選用主車發起機取力方法。取力設備的效果是經過操作取力開關將發起機動力取出，經液壓體系驅動拌和筒，拌和筒在進料和運送過程中正向旋轉，以利于進料和對混凝土進行拌和，在出料時反向旋轉，在作業完結后堵截與發起機的動力聯接。

　　將經取力器取出的發起機動力，轉化為液壓能（排量和壓力），再經馬達輸出為機械能（轉速和扭矩），為拌和筒滾動供給動力。

　　將液壓體系中馬達輸出的轉速減速后，傳給拌和筒。

　�。�1）操控拌和筒旋轉方向，使之在進料和運送過程中正向旋轉，出料時反向旋轉。
　�。�2）操控拌和筒的轉速。

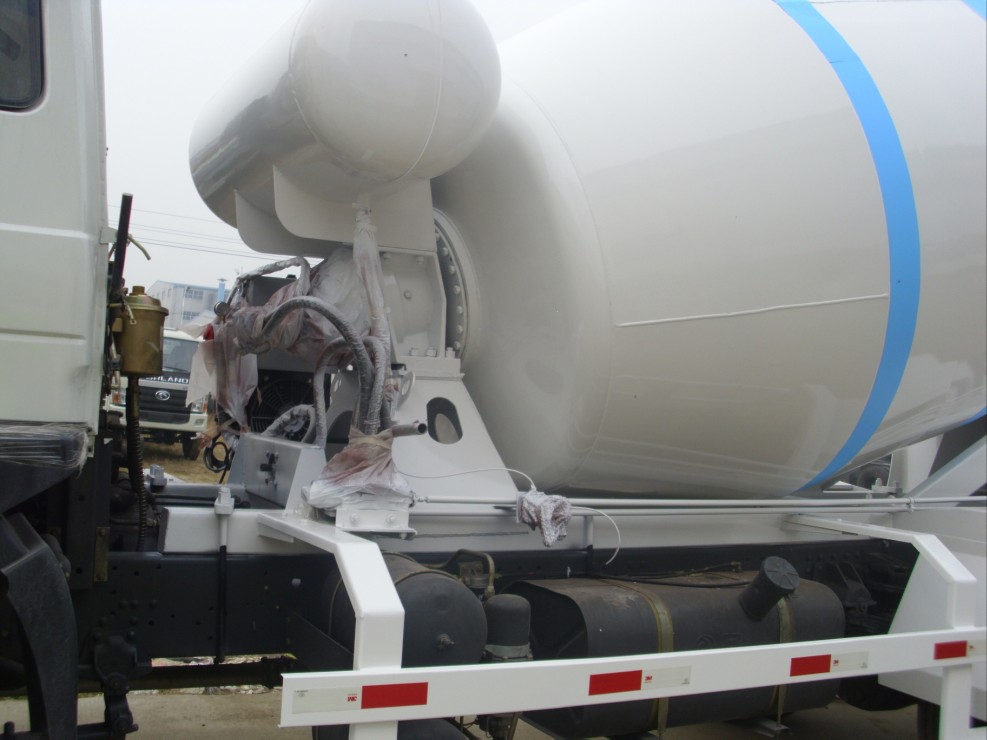

　　拌和設備首要由拌和筒及其輔佐支撐部件構成。拌和筒是混凝土的裝載容器，滾動時混凝土沿葉片的螺旋方向運動，在不斷的提高和翻動過程中遭到混合和拌和。在進料及運送過程中，拌和筒正轉，混凝土沿葉片向里運動，出料時，拌和筒反轉，混凝土沿著葉片向外卸出。
　　葉片是拌和設備中的首要部件，損壞或嚴峻磨損會致使混凝土拌和不均勻。別的，葉片的視點如果設計不合理，還會使混凝土呈現離析。

　　清潔體系的首要效果是清潔拌和筒，有時也用于運送途中進行干料拌筒。清潔體系還對液壓體系起冷卻效果。

　　全封閉設備選用反轉密封技能，密封了拌和車的進出料口，處理了傳統拌和車水份蒸騰、砂漿分層、砼料撒落、行車安全等系列疑問。
