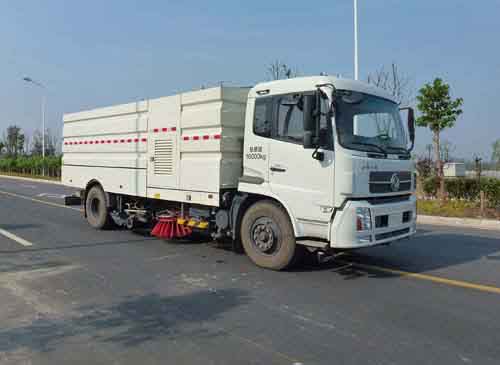

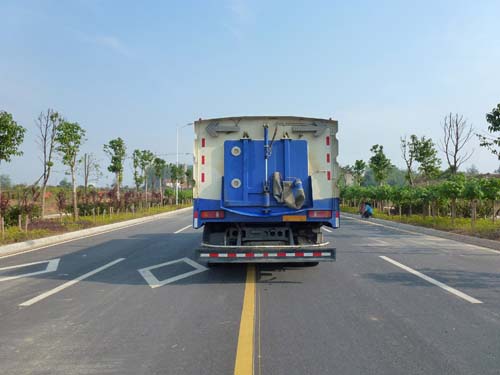

東風天錦洗掃車資料(16立方）
|
【主要技術參數】 |
|||
|
產品商標 |
東風牌 |
公告批次 |
255 |
|
產品名稱 |
洗掃車 |
產品型號 |
HCQ5160TXSBX5型洗掃車 |
|
總質量(Kg) |
16000 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
4500 |
外形尺寸 |
8650,8350,8150×2500×3000 |
|
整備質量(Kg) |
11305 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
20/13 |
前懸/后懸 |
1430/2220 |
|
軸數 |
2 |
軸距 |
5000,4700,4500 |
|
軸荷(Kg) |
6000/10000 |
最高車速(Km/h) |
90 |
|
其它 |
隨底盤選裝駕駛室前臉擾流罩,側面防護裝置為專用裝置,后防護為裙板結構,裙板下緣離地高380mm.總長/前懸/軸距/后懸對應關系為:8650/1430/5000/2220,8350/1430/4700/2220,8150/1430/4500/2220. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
DFL1160BX5 |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車有限公司 |
|
外形尺寸 |
8790,8290,7790,7190×2370,2460×2760,2840 |
輪胎數 |
6 |
|
接近角/離去角(°) |
20/13 |
輪胎規格 |
10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR |
|
鋼板彈簧片數 |
8/10+8,7/9+6 |
前輪距 |
1880 |
|
燃料種類 |
柴油 |
后輪距 |
1860,1800 |
|
排放標準 |
GB3847-2005,GB17691-2005(國Ⅳ) |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
ISDe210 40 ISDe180 40 ISDe185 40 EQH180-40 ISB180 40 ISB210 40 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風汽車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
6700 4500 6700 4752 5900 5900 |
155 132 136 132 132 155 |
1、 概述（4700軸距）
洗掃車采用東風天錦DFL1160BX5型國Ⅳ二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。副發動機驅動風機和高壓水泵，副發動采用東風康明期4缸柴油發動機。風機用8.0高壓離心風機,效率高、風量大，最高風量達23500m3/h。高壓水泵采用同際知名T7012IR 型柱塞柱，流量合適，壓力高，允許最高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達9m3。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高壓位自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開控制，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能最大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果。開式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。一鍵式作業起動和停機操作。
HCQ5160TXSBX5型洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、“左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”6種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業�？梢韵駷⑺囈粯訉�(duì)路面進行低壓沖洗作業。
HCQ5160TXSBX5型洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。
1.1 性能與結構參數
表1整車性能與結構參數表
|
項目 |
單位 |
HCQ5160TXSBX5 |
|
||||
|
作 業 性 能 |
洗 掃 作 業 |
最大洗掃寬度（含路緣清洗寬度） |
m |
4．1 |
|||
|
路面洗掃寬度（不含路緣清洗寬度） |
m |
3．5 |
|||||
|
洗掃速度 |
Km/h |
3∽10 |
|||||
|
清洗水額定壓力 |
MPa |
10 |
|||||
|
清洗水額定流量 |
L/min |
122 |
|||||
|
清 掃 作 業 |
清掃寬度 |
m |
3．5 |
||||
|
清掃速度 |
Km/h |
3∽15 |
|||||
|
保潔速度 |
Km/h |
3∽20 |
|||||
|
最大清掃能力 |
M2/h |
70000 |
|||||
|
卸料角 |
° |
≥48 |
|||||
|
低壓沖洗寬度 |
m |
24 |
|||||
|
清水箱總?cè)莘e |
L |
9000 |
|||||
|
垃圾箱總?cè)莘e |
L |
7000 |
|||||
|
行駛性能 |
最高車速（滿載） |
km/h |
90 |
||||
|
最大爬坡角 |
° |
30 |
|||||
|
制動距離（滿載30Km/h） |
m |
≤10 |
|||||
|
最小轉彎直徑 |
m |
19 |
|||||
|
燃油消耗量 |
限定工況百公里燃油消耗量 |
L/100km |
18 |
|
|||
|
全洗掃作業 作業速度 7km/h （2檔怠速） |
副發動機轉速2000r/min |
L/h |
13．7 |
|
|||
|
L/10000m2 |
5．64 |
|
|||||
|
副發動機轉速1700r/min |
L/h |
8．9 |
|
||||
|
L/10000m2 |
3．76 |
|
|||||
|
全掃作業 作業速度 7km/h （2檔怠速） |
副發轉速2000r/min |
L/h |
11．1 |
|
|||
|
L/10000m2 |
4．59 |
|
|||||
|
副發轉速1700r/min |
L/h |
7．2 |
|
||||
|
L/10000m2 |
3．12 |
|
|||||
|
質量參數 |
整車整備質量 |
Kg |
11305 |
||||
|
最大總質量 |
kg |
16000 |
|||||
|
結構尺寸 |
外形尺寸（長X寬X高） |
mm |
8150X2500X3000 |
||||
|
軸距 |
mm |
4700 |
|||||
|
輪距 |
前輪 |
mm |
|
||||
|
后輪 |
mm |
|
|||||
|
接近角 |
° |
|
|||||
|
離去角 |
° |
17．5 |
|||||
|
最小離地間隙 |
mm |
275 |
|||||
1．2 部件型式與參數
表2主要部件型式與參數
|
項目 |
HCQ5160TXSBX5 |
|
||
|
汽 車 底 盤 |
底盤型號、類別、生產企業 |
DFL1160BX5 |
|
|
|
發動機型號、生產企業 |
東風康明斯ISDE185 40（國Ⅳ） |
|
||
|
發動機額定功率 |
136kw/2500r/min |
|
||
|
變速箱型號 |
DF6S900 |
|||
|
變速箱速比 |
1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188 |
|||
|
驅動軸 |
單級雙曲線齒輪主主減速器 速比i=5.143 |
|
||
|
輪胎 |
前輪 |
9.00-20(9.00R20) |
||
|
后輪 |
9.00-20(9.00R20) |
|||
|
燃油種類 |
滿足第四階段排放要求的柴油，根據氣溫選用合適的柴油牌號 |
|
||
|
副 發 動 機 |
標準配置 |
型號、生產企業 |
EQB170 東風康明斯發動機有限公司 |
|
|
功率 |
125kw/2500r/min |
|
||
|
選裝配置 |
型號、生產企業 |
EQB140-20 東風康明斯發動機有限公司 |
|
|
|
功率 |
118Kw/2500r/min |
|||
|
離合器 |
汽車離合器，氣動驅動，電氣自動控制 |
|||
|
散熱器 |
有效尺寸783*714*70 |
|||
|
風 機 |
型式 |
專用高壓離心風機 型號No7.1#C，最大風量23500M3/h |
||
|
額定轉速 |
2400r/min |
|||
|
傳動型式 |
窄V帶傳動（型號15N-2690，5根） |
|||
|
液 壓 系 統 |
型式 |
開式，電液控制集中操縱 |
||
|
主要元件 |
齒輪泵/1件、手壓泵/1件、 擺線馬達/2件、液壓缸 集成塊等 |
|||
|
溢流壓力 |
15MPa |
|||
|
液壓油容量 |
60L |
|||
|
電 氣 系 統 |
控制方式 |
PLC控制+手動控制、機電液互鎖等 |
||
|
底盤車系統電壓 |
24V |
|||
|
工作裝置系統電壓 |
24V |
|||
|
蓄電池型號 |
12V-140A.H(2只串聯) |
|||
|
高 壓 清 洗 系 統 |
高壓水泵 |
型式 |
柱塞泵 |
|
|
型號 |
T7012IR |
|||
|
額定壓力 |
10MPa |
|||
|
系統使用壓力 |
10MPa |
|||
|
額定流量 |
122L/min |
|||
|
額定轉速 |
1000r/min |
|||
|
傳動型式 |
窄V帶傳動（型號15N-1900，3根） |
|||
|
水閥及控制 |
水閥型式 |
高壓不銹鋼球閥，10MPa |
||
|
控制方式 |
氣缸驅動，電氣控制 |
|||
|
噴水桿噴嘴型式 |
高壓洗滌型 |
|||
續表1主要部件型式與參數
|
項目 |
HCQ5160TXSBX5 |
|
||
|
低壓沖洗系統 |
低壓水泵 |
型號 |
DH140 |
|
|
流量 |
60m3/h |
|||
|
揚程 |
90m |
|||
|
沖洗寬度 |
24m |
|||
|
掃盤降塵系統 |
電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等 |
|||
|
清 掃 系 統 |
型式 |
在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 |
||
|
掃刷直徑 |
φ900mm |
|||
|
掃盤速度 |
每分鐘600轉 |
|||
|
掃盤傾角調整 |
前傾：4°-6°；外傾2°-4° |
|||
|
吸 嘴 |
型式 |
雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量13），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。 |
||
|
吸管直徑 |
2Xφ180mm兩根。 |
|||
|
工作時剛性部分離地間隙 |
5-10mm |
|||
|
左右噴桿 |
噴桿擺動 |
氣缸驅動，電氣自動控制，擺動角78° |
||
|
噴桿離地高度 |
隨吸嘴借吸嘴輪與路面隨動，離地高度280mm |
|||
|
噴嘴總數量 |
8只，每側4只 |
|||
