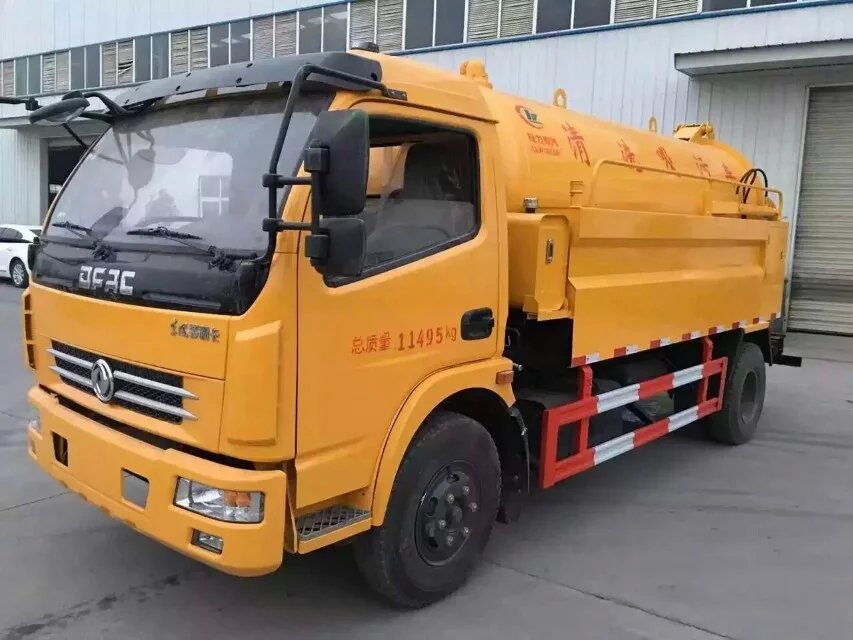

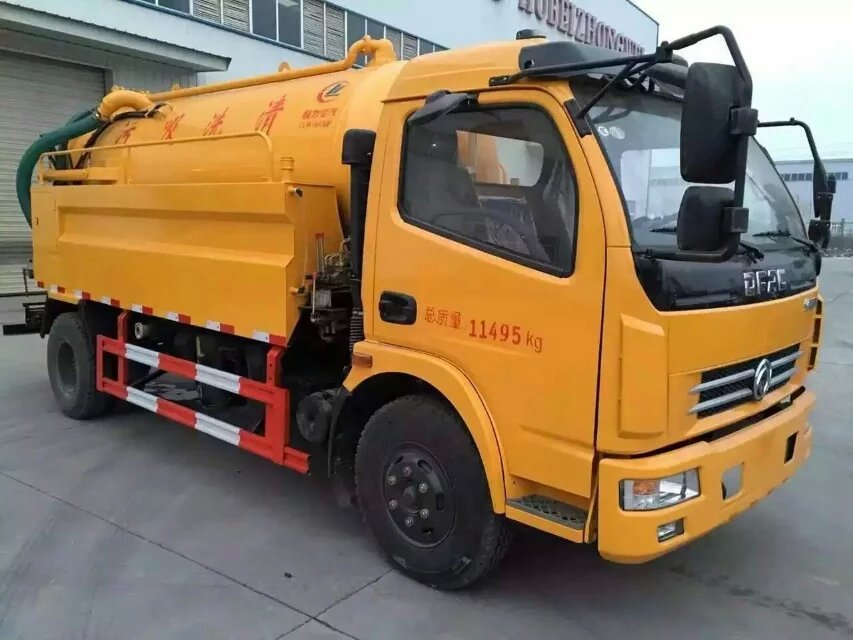

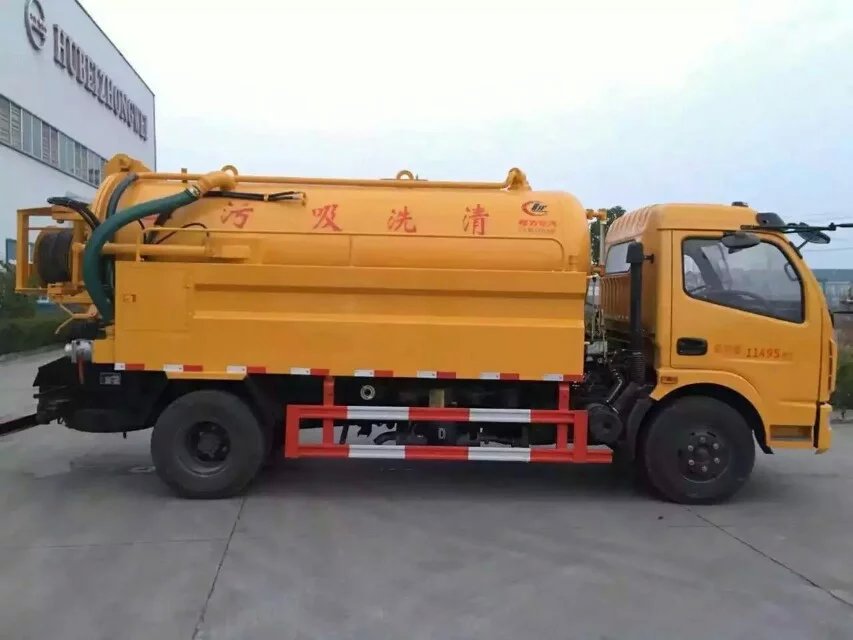

東風多利卡清洗吸污車是程力專用汽車股份有限公司設計特別適宜于下水道污泥抽吸，清撈，裝卸，管道清洗為主的環衛系列用車。該車采用東風系列汽車底盤改裝，具有下列優點：
1. 采用水環式真空吸污泵有足夠的吸污真空度；相對于傳統旋片式真空泵結構緊湊、工作平衡可靠和流量均勻， 吸力強，工作平穩可靠，操作簡單，維修方便。

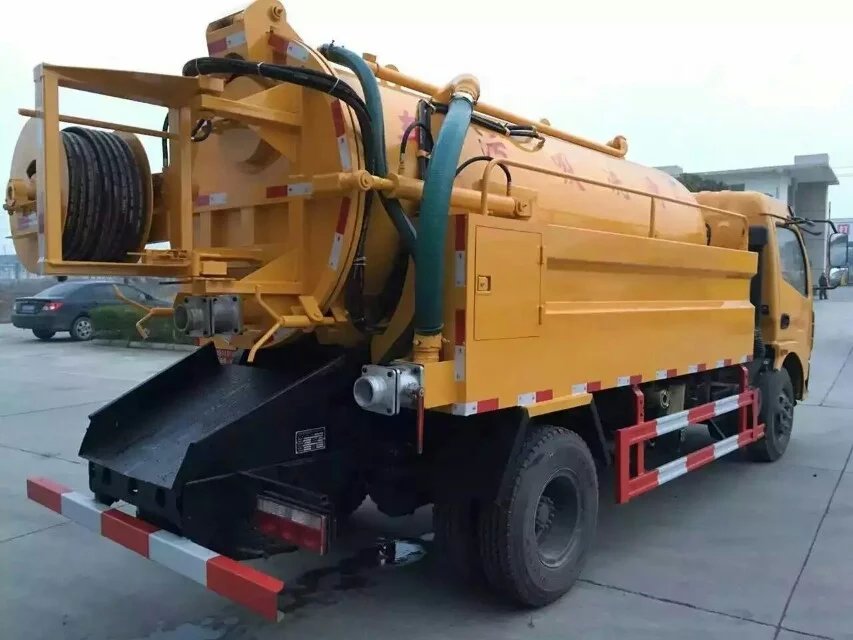

2. 該車所選用高壓泵型號:意大利進口高壓泵 HPP ELS122/160 壓力:16Mpa 、流量:122L/min (可選用國產進口泵3N2-S 、 壓力：24Mpa 、流量:215L/min)、膠管長度:60m、卷管力:1800 N 、膠管內徑:φ19 mm 、接頭型式 :0 、卷管速度:0-25m/min 、孔夾角度:15°，25° 推進力:≥180 N 。隨車配備10個不同型號高壓噴頭。1-5號用于管道疏通，6-10號用于管道清洗。
SK-6型水環式吸污泵，垂直吸程9-10米，流量：1.5m3/min；7米吸污管，罐體可舉升帶自吸自卸功能。
3. 罐體材料：Q235錳鋼(4mm)
4. 盤罐的驅動方式：液壓馬達
5. 盤罐的直徑：600-800
6. 車身緊湊，獨立罐體， 外形美觀；獨立系統，操作簡便，性能良好。
|
【主要技術參數】 |
|||||||
|
產品商標 |
程力威牌 |
公告批次 |
282 |
||||
|
產品名稱 |
清洗吸污車 |
產品型號 |
CLW5110GQW5型清洗吸污車 |
||||
|
總質量(Kg) |
11495 |
罐體容積(m3) |
5.81 |
||||
|
額定載質量(Kg) |
4990,5055 |
外形尺寸 |
7150,7000,6850×2200×2900 |
||||
|
整備質量(Kg) |
6310 |
貨廂尺寸 |
×× |
||||
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
||||
|
駕駛室準乘人數(人) |
3,2 |
載質量利用系數 |
|
||||
|
接近角/離去角(°) |
22/10 |
前懸/后懸 |
1250/1950 |
||||
|
軸數 |
2 |
軸距 |
3650,3800,3950,4200,4500 |
||||
|
軸荷(Kg) |
4825/6670 |
最高車速(Km/h) |
90 |
||||
|
其它 |
備注：罐體有效容積5.81立方米,運輸介質:液態污物,密度:900千克/每立方米;直段長4000mm,直徑1300mm.側防護材料為Q235,聯接方式為連接支架固焊在付車架大梁上.后防護材料為Q235,連接方式:用結構連接件固焊在主車后端,后部防護裝置斷面尺寸(寬×高)50×130(mm),后部防護離地高度:490mm.整車長/軸距對應關系為:7150/3950;7000/3800;6850/3650.隨底盤選裝同系列排半駕駛室,前面板等新風格.ABS型號為3631010-C2000,生產廠家為東科克諾爾商用車制動系統(十堰)有限公司 |
||||||
|
【底盤技術參數】 |
|||||||
|
底盤型號 |
EQ1111GLJ |
底盤名稱 |
載貨汽車底盤 |
||||
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車公司 |
||||
|
外形尺寸 |
6850,7000,7250,7600,7900×2150,2480×2730,2970 |
輪胎數 |
6 |
||||
|
接近角/離去角(°) |
22/14,22/15 |
輪胎規格 |
8.25-20,8.25R20 |
||||
|
鋼板彈簧片數 |
8/11+8,8/10+7,11/9+7,9/10+8 |
前輪距 |
1760,1810,1910 |
||||
|
燃料種類 |
柴油 |
后輪距 |
1670,1690,1800 |
||||
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||||||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
||||
|
CY4SK251 |
東風朝陽朝柴動力有限公司 |
3856 |
115 |
||||
