CLW5040ZXXB5型車廂可卸式垃圾車
|
【主要技術參數】 |
||||||||
|
產品商標 |
公告批次 |
282 |
||||||
|
產品名稱 |
車廂可卸式垃圾車 |
產品型號 |
CLW5040ZXXB5型車廂可卸式垃圾車 |
|||||
|
總質量(Kg) |
4395 |
罐體容積(m3) |
|
|||||
|
額定載質量(Kg) |
1855 |
外形尺寸 |
4800×1870×2120,2540 |
|||||
|
整備質量(Kg) |
2410 |
駕駛室準乘人數(人) |
2 |
|||||
|
接近角/離去角(°) |
23/28 |
前懸/后懸 |
1100/850 |
|||||
|
軸數 |
2 |
軸距 |
2850 |
|||||
|
軸荷(Kg) |
1670/2725 |
最高車速(Km/h) |
105 |
|||||
|
其它 |
備注：1、選裝不帶導流罩時整車高度為:2120。2、防護材料:Q235A碳鋼,連接方式:左右側面防護與副梁均采用焊接連接,后下部防護與車架采用焊接連接,后部防護斷面尺寸:120×50,后部防護離地高度:410。3、ABS系統控制器型號是CM4YL(4通道4輪單獨控制),ABS系統控制器生產企業是廣州科密汽車電子控制技術股份有限公司。4、文字噴涂位置和車輛顏色可變化。5、發動機與油耗值對應關系(L/km):4A2-88C50/11.55。 |
|||||||
|
【底盤技術參數】 |
||||||||
|
底盤型號 |
BJ1046V9JB5-F1 |
底盤名稱 |
載貨汽車底盤 |
|||||
|
商標名稱 |
福田牌 |
生產企業 |
北汽福田汽車股份有限公司 |
|||||
|
外形尺寸 |
5370×1860×2110 |
輪胎數 |
6 |
|||||
|
接近角/離去角(°) |
23/18 |
輪胎規格 |
6.50-16LT,6.50R16LT |
|||||
|
鋼板彈簧片數 |
7/7+5 |
前輪距 |
1415 |
|||||
|
燃料種類 |
柴油 |
后輪距 |
1435 |
|||||
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
|||||||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|||||
|
4A2-88C50 D19TCIE1 |
安徽全柴動力股份有限公司 昆明云內動力股份有限公司 |
2270 1912 |
65 75 |
|||||

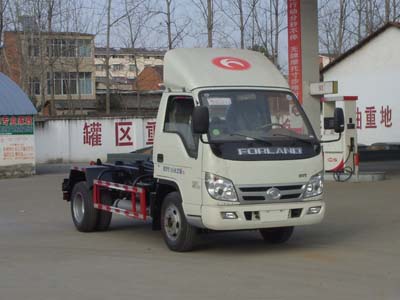

福田時代領航拉臂垃圾車：該車又稱福田時代拉臂垃圾車、福田時代鉤臂垃圾車、福田時代車廂可卸式垃圾車，專用部分主要由液壓系統和操作系統組成，垃圾箱可自吊上放下，可自行傾倒垃圾，上下一次工作循環時間≤60S。該車主要特點是一車能配多個垃圾箱，實現了一車與多個垃圾箱聯合作業，循環運輸，充分提高了車輛的運輸能力。該車廣泛用于城鎮居民生活區、工業區、商業區、學校、公園、風景區等場所的垃圾收集、清運。
二、 主要技術特點及產品描述
1、采用中國名牌產品福田時代領航底盤，1800車身，前翻駕駛室，全柴95馬力國四發動機，5檔變速箱，7.00-16尼龍?zhí)ィ?70mm大梁，5噸后橋，氣剎，帶暖風、動力轉向。
2、專用部分采用行業領先技術，獨特高強度結構，承載能力大；大舉升力的拉臂架，通過拉臂架的液壓翻轉實現箱體裝卸傾倒垃圾，一車多箱循環使用；垃圾箱滾輪導向，箱體裝卸輕便；運動互鎖，安全可靠；控制按鈕與操作桿采用人性化設計，操作順暢靈活；液壓系統集成化設計，減少了系統的零部件數量，提高了系統的可靠性。
3、全封閉框架結構垃圾箱，箱體采用武鋼產國標優質碳鋼板制造，保證剛度、強度及耐腐蝕性能。垃圾箱容積5立方米，邊3底4（邊板3mm，底板4mm），骨架為方鋼結構，美觀、大方、結實、耐用。車廂頂部封閉，不可開啟。后門全封閉設計。為了提高使用壽命，對箱體進行了防銹處理，并噴涂防銹底漆+金屬面漆，工藝流程一底二面三成型。箱體兩側及后門張貼反光膜片，提高夜間安全系數。
4、配裝有箱體鎖緊裝置，有效確保箱體在車輛行駛過程中不會抖動。傾倒垃圾時鉤臂架鎖緊裝置處于鎖緊狀態，裝卸箱體時舉升架鎖緊裝置處于松開狀態。提升鉤采用高強度耐磨鋼特殊材料制成，不生銹。
5、液壓系統：采用行業知名液壓油缸、單向閥；液壓管采用武漢液壓件廠生產的耐壓膠管；廂體舉升油缸為雙頂二級油缸。系統設計結構簡單，卸料快捷、安全、干凈。
6、箱體與車架由付大梁連接，靠翻轉軸、雙頂油缸支架，付大梁兩側防護板鎖緊及限位，保證了車輛行駛過程中的安全，且保證開閉靈活。
三、主要特點
該型車的改裝部分，在設計上突出了多功能和人性化理念，盡量減輕環衛工人的勞動強度，有效避免二次污染；在制作上選用的原材料、配套件都是國內同行業中的優質產品；對制作工藝進行嚴格把關；在安全性能上，該車在試制和檢驗階段對環保、燈光、制動、軸荷分配、側撞擊等項都進行了嚴格的檢測，符合國家法規要求。
